Стропильная система крыши из металлочерепицы. Основные моменты сооружения конструкции

Конструкция и устройство стропильной системы

Если вы задумали построить дом и накрыть его металлочерепицей. Прочитать про стропильную систему рекомендуем точно.

Стропильная система состоит из нескольких составляющих. Основным ее элементом служит мауэрлат – опора для стропильных ног, расположенная снизу. Его укладывают вдоль горизонтальной поверхности стен. Например, для простой двускатной крыши будет достаточно 4 штук брусьев сечением 150Х150 мм. Стропильная система крыши - БудсервисЭлементом, на которые сверху крепятся стропильные ноги, является коньковый брус. Его сечение равно 100Х200 мм в среднем. Коньковый брус опирается на стойку – элемент, который монтируют в местах, где соединяется коньковая балка. Как правило, для двускатной кровли достаточно будет двух стоек. Сечение этих брусьев должно равняться 150Х100 мм.

Когда все перечисленные элементы системы установлены, можно монтировать стропильные ноги. Рекомендуется придерживаться шага между ними около 60 см. На эти элементы приходится основная нагрузка от металлочерепицы. Кроме этого, в плоскость между стропильными ногами укладывают теплоизоляцию. Для правильного расчета сечения необходимо знать толщину черепицы из металла или другого изделия и параметры теплоизоляции. Как правило, длину стропильных ног проектируют так, чтобы можно было обойтись без наращивания дополнительных элементов. Стандартное сечение стропильных ног должно равняться 200Х80 мм.

Читать далее…

Ригель крепится для того, чтобы стропильные ноги не прогибались. Он монтируется на верхней их части, соединяя противоположные элементы между собой. Ригелю будет достаточно сечения 30Х150 мм. Для связывания консольных частей стропил используют лобовую доску. Впоследствии на этот элемент стропильной системы крепятся кронштейны для водосточного желоба. Достаточно сечения лобовой доски около 30Х150 мм.

Как сделать правильно стропильную систему для крыши из металлочерепицы?

Контробрешетка, или вентиляционный брус, используется в нескольких целях.

  • Во-первых, она монтируется вдоль стропильных ног;
  • Во-вторых, устанавливаясь поверх гидроизоляционной пленки, контррейка закрепляет ее, препятствуя попаданию под пленку грязи, воды и прочих нежелательных явлений;
  • В-третьих, обеспечивается нужный зазор для вентиляции покрытия между гидроизоляционной пленкой и металлочерепицей.

Как правило, ширина сечения контробрешетки соответствует ширине сечения стропильной ноги. В среднем это значение равно 25Х80 мм.

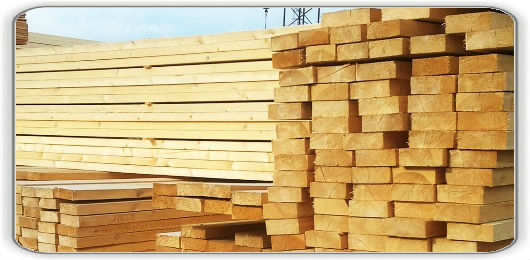

Несущим элементом стропильной системы, на которую монтируется металлочерепица, является шаговая обрешетка. Она монтируется на контробрешетку. Ее количество зависит от значения шага крепления кровельного материала. Доски для стропильной системы крыши - БудсервисНапример, если шаг крепления равен 0,35 мм, то расход обрешетки будет составлять 2,86 м на 1 кв. м. крыши. На практике получается так, что много брусьев уходит на подрезку. Таким образом, стоит заказать обрешетку с запасом 30%, как советуют опытные специалисты компании Будсервис! В среднем сечение шаговой обрешетки равно 25Х100 мм.

Пиломатериалы для стропильной системы кровли – чего и сколько заказывать?

Как правило, некоторая часть заказа уходит на отбраковку. Причины этого – трещины в брусьях, не замеченные ранее, неровная плоскость элемента и другие изъяны. Поэтому стоит добавить несколько штук на некоторых элементах. К примеру, стоит добавить по два бруска к стропильным ногам, по два бруска – на контробрешетку и еще один – на ригель.

Существуют стропильные системы для кровли с утеплителем и для обычной «холодной» крыши. Разница между построением каркаса для этих разновидностей состоит в том, что при расчете шага стропильных ног для теплой кровли необходимо учитывать параметры теплоизоляционного материала.
